Модульный антидроновый защитный комплекс «Саркофаг-М»
Российская разработка системы защиты объектов, искусственных сооружений и мостов от дронов и БПЛА.
Мы знаем, как защитить НПЗ, склад маркетплейса и другие объекты.
- 01. Срок производства типового комплекта — до 25 календарных дней.
- 02. Физическая защита от БПЛА самолётного типа с расчётной массой до 500 кг и скоростью до 250 км/ч
- 03. Модульный сборно-разборный комплекс
- 04. Расчётный срок службы несущих металлоконструкций — до 50 лет
Саркофаг-М
Технические характеристики комплекса «Саркофаг-М»
Масса ударного БПЛА максимальная
Расчёт выполняется с учётом массы, скорости, геометрии и предполагаемой траектории БПЛА.
500 кг
Скорость БПЛА максимальная
Модели беспилотников, применяемых ВСУ, имеют максимальную крейсерскую скорость не более 200 км/ч
250 км/ч
Максимальный пролёт одного модуля
Защитный купол антидронового комплекса может быть выстроен из нескольких модулей
40х70 м
Разрывное усилие каната сетки
Наше решение выдерживает нагрузку массой 1,6 т на 1 метр длины
16 кН/м
Как работает комплекс
Пошаговый принцип работы антидронового защитного комплекса «Саркофаг-М»
- (01)

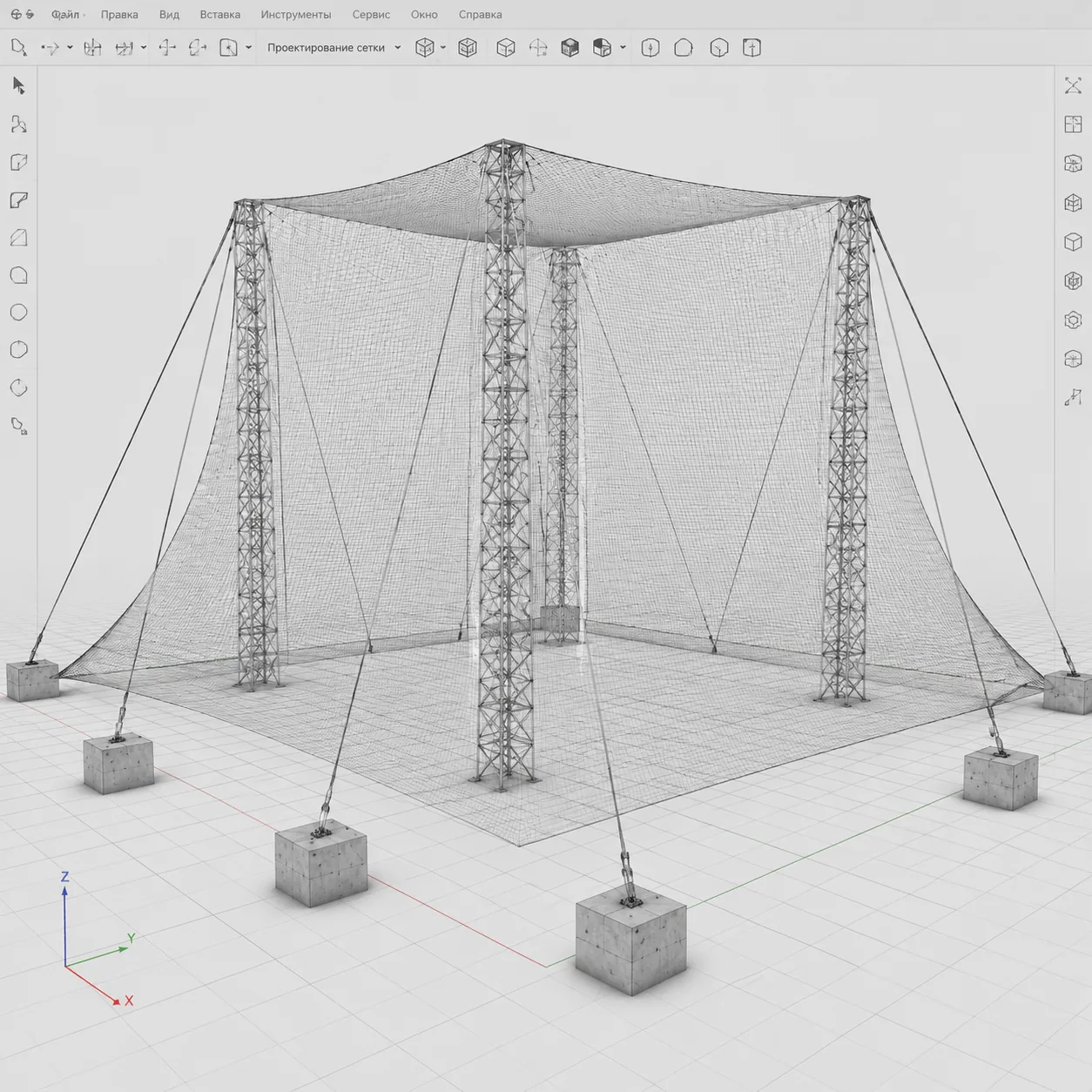

Расчёт нагрузок
Конфигурация рассчитывается под размеры объекта и предполагаемые нагрузки.
Инженеры рассчитывают конфигурацию комплекса с учётом размеров объекта, типа сооружений, ветровых и снеговых нагрузок, расположения проездов и предполагаемых параметров БПЛА.
Конфигурация рассчитывается с учётом необходимости минимизировать прямое механическое и тепловое воздействие на защищаемое оборудование.
- (02)

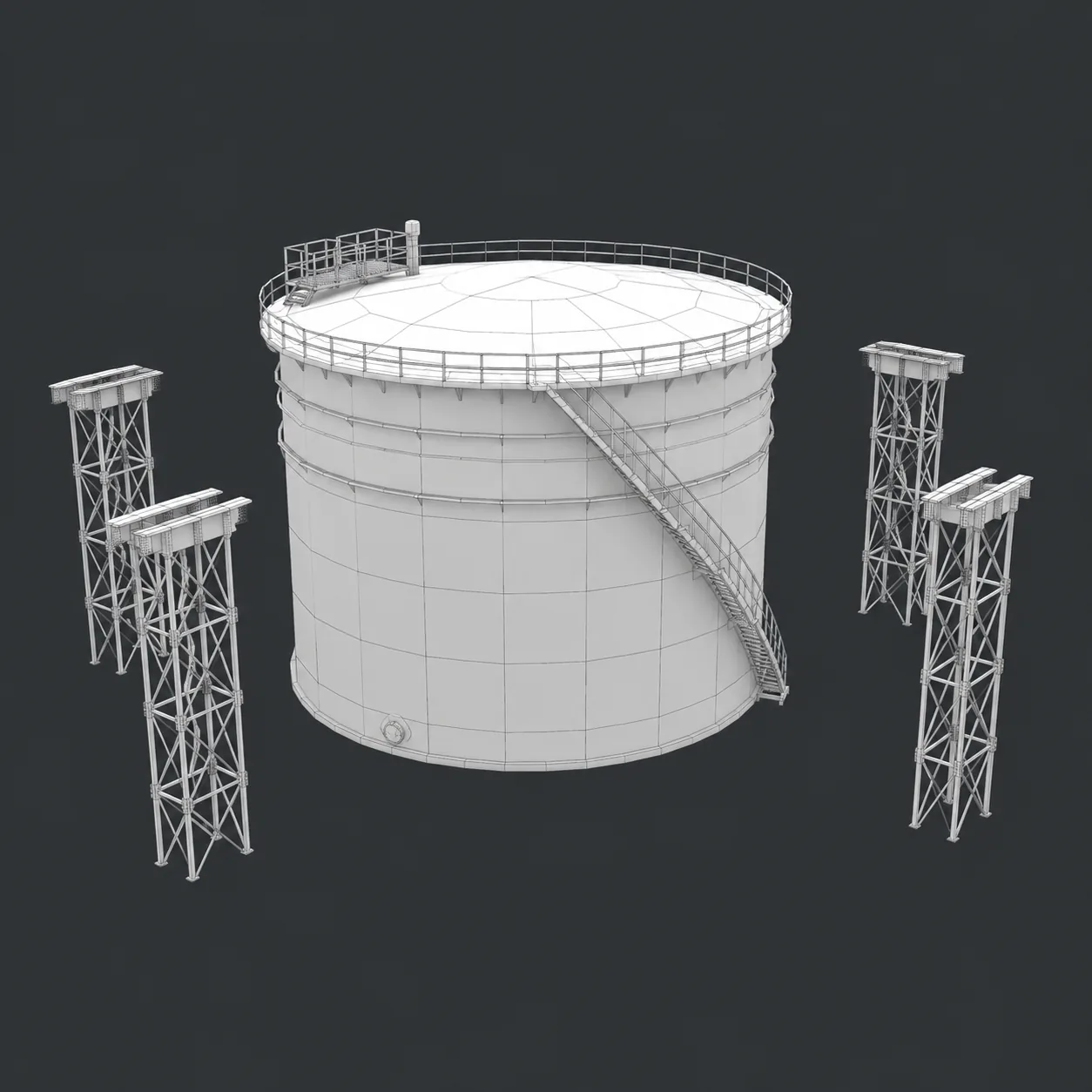

Установка опор
Металлические опоры устанавливаются за пределами защищаемого объекта на расстоянии 40-50 метров.
В качестве металлических опор используются стальные сборно-разборные модули, формирующие башни, с возможностью быстрой замены как поврежденных элементов, так и целых блоков.
- (03)

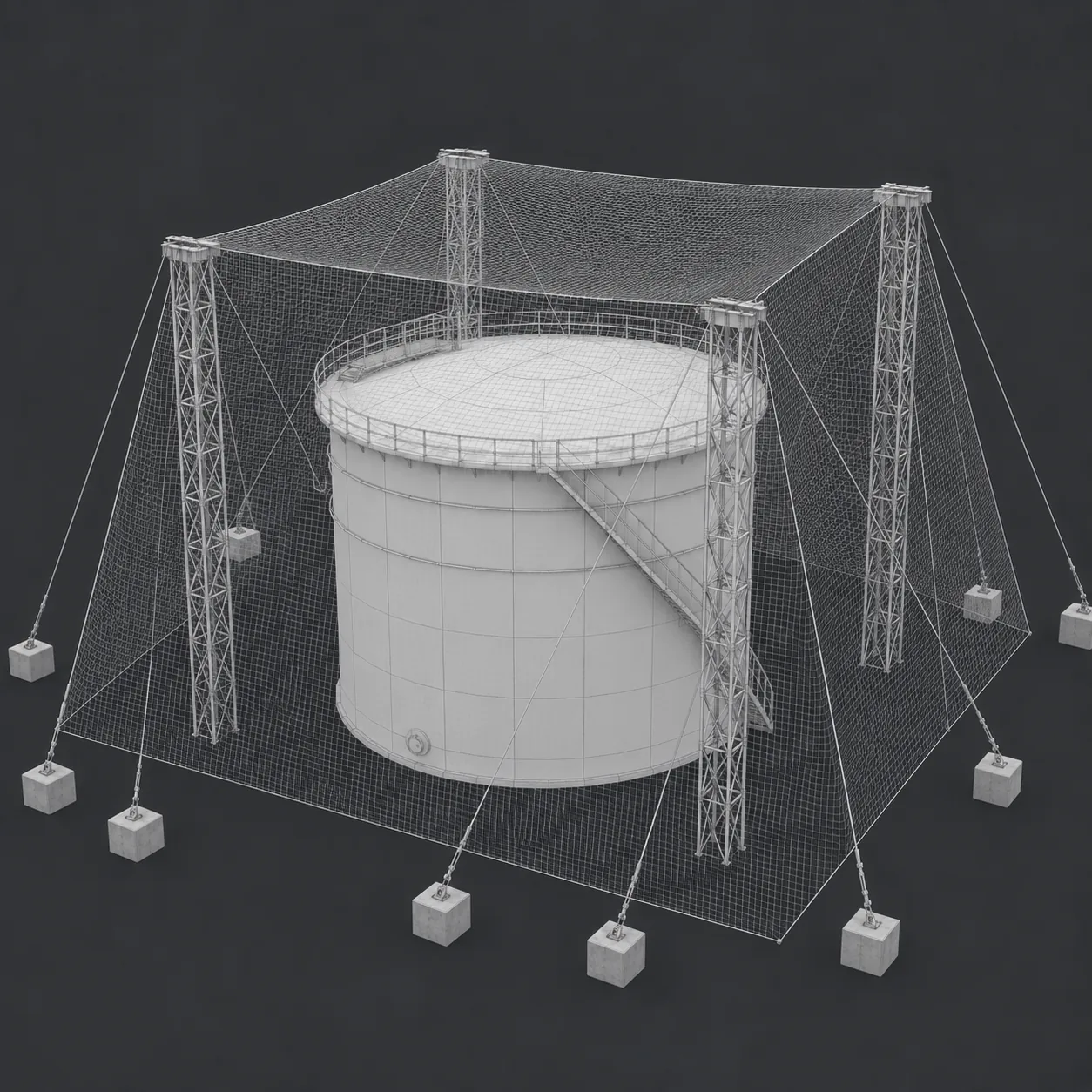

Монтаж и натяжение сети
На металлические опоры над объектом натягивается металлическая сетка размером до 2800 кв.м.
Сетка находится на высоте до 50 метров над крышей здания, что исключает прямой контакт БПЛА с крышей и стенами сооружения.
Для упругости, сетка натягивается при помощи крепления к земле с использованием железобетонных блоков и анкеров.
Схема сотрудничества
Анализ
/1.Изучаем задачу, техническую документацию, проводим встречи с заказчиком.
Расчеты
/2.Передаем документацию в ПТО, готовим проект, рассчитываем нагрузки.
Предложение
/3.Презентуем решение, проект. Аргументируем предлагаемый вариант.
Производство
/4.Приступаем к производству всех элементов комплекса.
Отгрузка
/5.Отгружаем на объект все модули комплекса частями для оперативной сборки и монтажа комплекса.
Монтаж
/6.Выезжаем на объект для шеф-монтажа для ускорения сборки и установки комплекса.
